半導體和集成電路產業的發展必然涉及電子芯片的生產和制造。說到芯片，我相信你并不陌生。世界被芯片包圍：2020年，世界生產了超過1萬億個芯片，相當于地球上每個人擁有和使用的130個芯片。然而，芯片仍然短缺，而且這個數字還沒有達到上限。

　　雖然芯片可以大規模生產，但生產芯片并不容易。芯片的制造過程非常復雜。關鍵步驟是沉積、光刻膠涂覆、光刻、刻蝕、離子注入和封裝。這些步驟與超純水密不可分，芯片生產過程需要用超純水進行頻繁清洗。

　　超純水是一種只有氧和氫原子的水，在自然界中不存在，只能在實驗室中看到。其電阻率達到18歐姆，是一種良好的絕緣材料，常用于半導體芯片和集成電路行業。

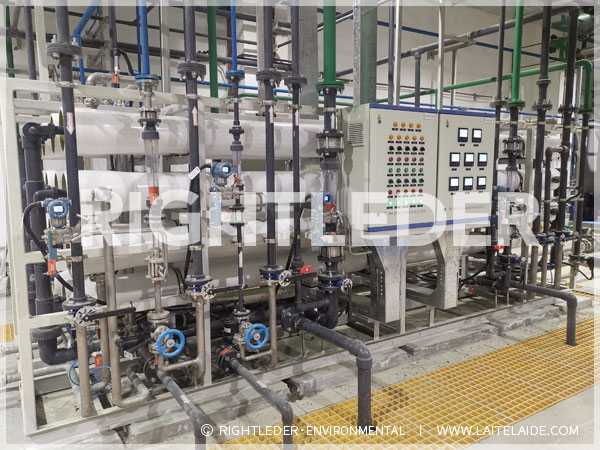

　　在初始階段，超純水是通過應用蒸餾、去離子、反滲透技術或其他合適的超臨界精細技術來生產的，超純水是一種除水分子外幾乎沒有其他雜質的水。傳統超純水生產工藝通常使用離子交換樹脂，但需要頻繁地對樹脂進行再生，這需要耗費大量的材料和人力。EDI超純水設備可連續再生無酸堿溶液的離子交換樹脂，減少環境污染。設備結構簡單，操作方便，高效節能，勞動強度低，出水純度高。因此，EDI超純水設備越來越受到人們的重視。
